Funderingsaansluiting - Demonteerbare massiefbouw

Analyse en inzichten in de mate waarin isolatiematerialen en aanliggende materialen losmaakbaar zijn in hun specifieke aansluitingen (bouwknopen).

Hierbij is een opsplitsing gemaakt tussen ‘klassiek’ in de zin van ‘klassiek gekend, vaak voortkomende uitvoering’ en ‘demonteerbaar’ in de zin van ‘bijzondere aandacht op demonteerbaarheid van de bouwknoop’.

Losmaakbaarheid als facilitator om hergebruik en circulair bouwen te maximaliseren en zo de milieu-impact van de isolatiematerialen en aanliggende materialen naar de toekomst toe te minimaliseren. Daarnaast zijn factoren zoals recycled content, recycleerbaarheid, standaardisatie, restwaarde,… die de circulariteit van een bouwknoop bepalen.

Voor het bepalen van de graad van demonteerbaarheid is gebruik gemaakt van de Losmaakbaarheidsindex 2.0.

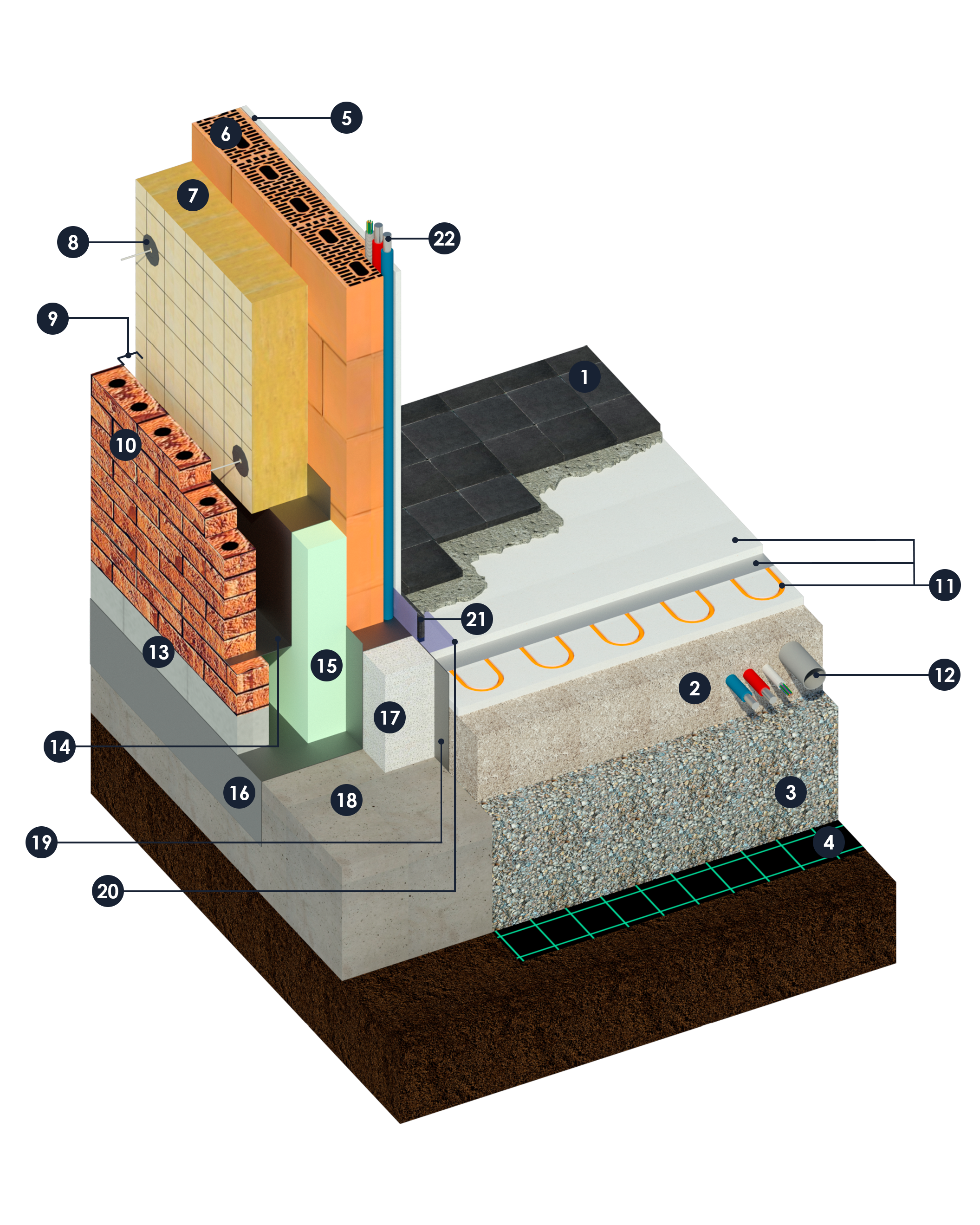

Kenmerken vloeropbouw
Materiaal Dikte [m]
1 Vloerafwerking: keramische tegels 0,01
(11) Vloerverwarmingssysteem 0,025
2 Kalkhennep 0,20
3 Schelpen 0,35
4 Geotextiel -
U-waarde [W/m²K] 0,184
Kenmerken wandopbouw
Materiaal Dikte [m]
5 Gipspleisterwerk 0,01
6 Snelbouwmetselwerk in kalkmortel 0,14

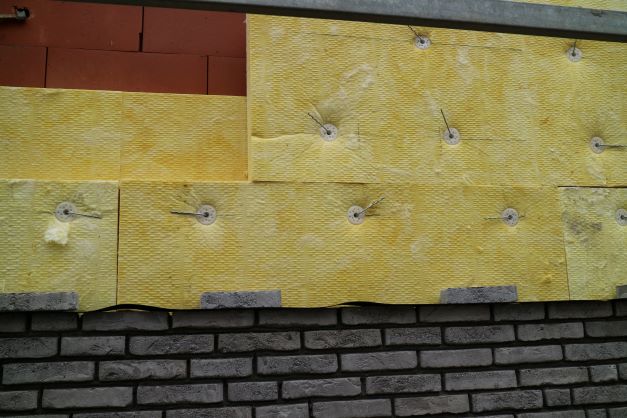

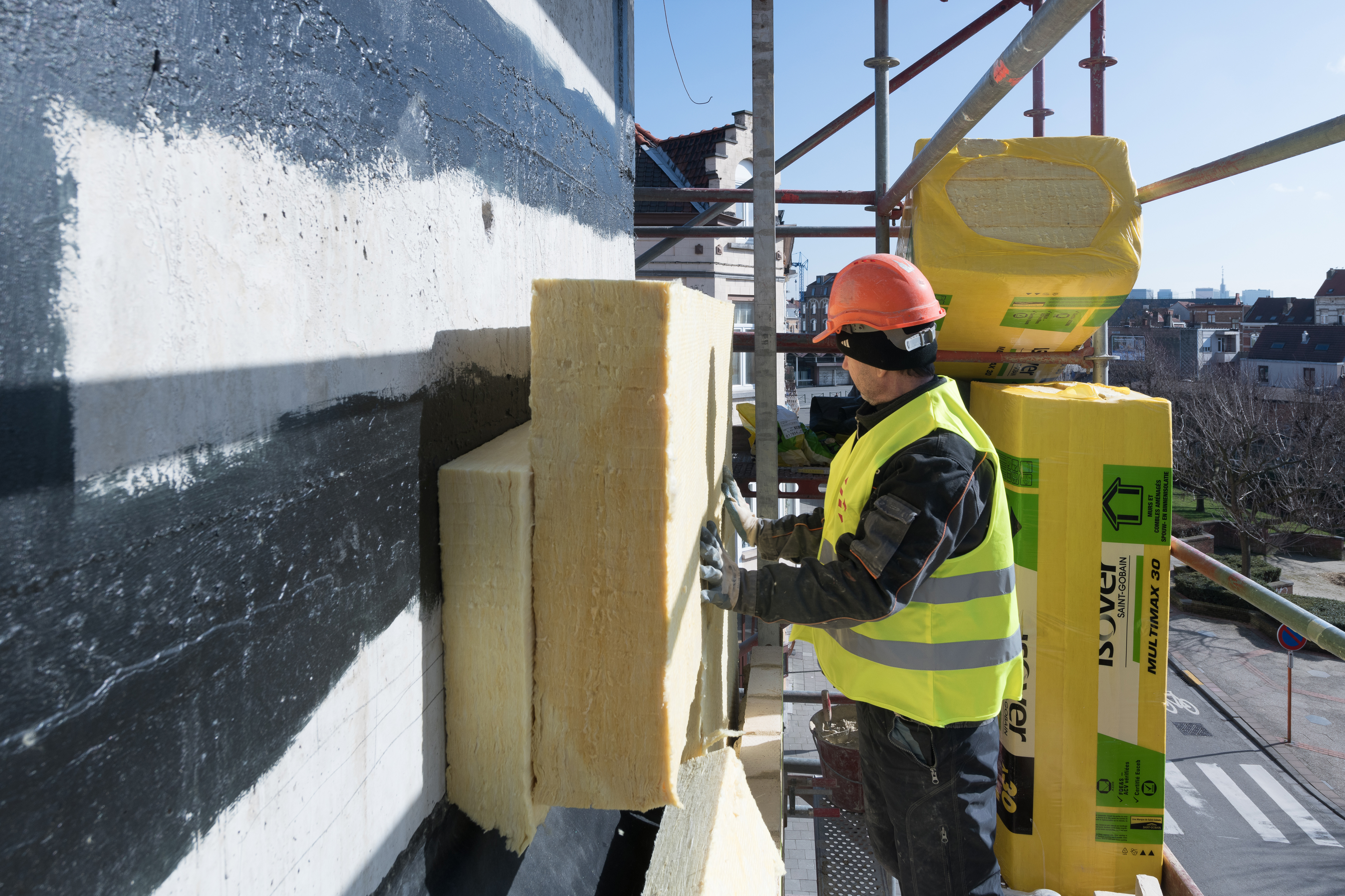

7 Glaswol 0,12
8 Spouwhaken
9 Luchtspouw 0,04
10 Click/stapel steen 0,09
U-waarde [W/m²K] 0,175
Andere elementen
11 droog vloerverwarmingsysteem 0,025
12 technieken vloer
13 ondergrondsmetselwerk 0,09
14 waterkering spouw
15 waterbestendige isolatie 0,12
16 waterkering muuraanzet
17 drukvaste isolerende steen 0,14
18 funderingssleuf 0,4
19 waterkering vloeropbouw
20 luchtdichting
21 cementplint
22 technieken wand

|Element |Score

Losmaakbaarheid materiaal bij einde leven
type verbinding - kalkmortel LI 2-5
toegankelijkheid verbinding - volledig herstelbare schade LI 4-5
Demontagevolgorde: 21 → 1
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - toe/afvoer technieken LI 3-5
randopsluiting element - mortelvoegen LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - kalkbinding LI 2-5
toegankelijkheid verbinding - volledig herstelbare schade LI 4-5
Demontagevolgorde: 21 → 1 → 20 → 11 → 2
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - volledige integratie technieken LI 1-5
randopsluiting element - monoliet LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - droog gestort LI 5-5
toegankelijkheid verbinding - geen handeling of schade LI 5-5
Demontagevolgorde: 21 → 1 → 20 → 11 → 2 → 12 → 3
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - toe/afvoer technieken LI 3-5
randopsluiting element - geen LI 5-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - los geplaatst LI 5-5
toegankelijkheid verbinding - geen handeling of schade LI 5-5
Demontagevolgorde: 21 → 1 → 20 → 11 → 2 → 12 → 3 → 4
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - toe/afvoer technieken LI 3-5
randopsluiting element - geen LI 5-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - zacht chemisch gebonden LI 2-5
toegankelijkheid verbinding - deels herstelbare schade LI 3-5
Demontagevolgorde: 21 → 5
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - volledige integratie technieken LI 1-5
randopsluiting element - monoliet LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - kalkmortel LI 2-5
toegankelijkheid verbinding - deels herstelbare schade LI 3-5
Demontagevolgorde: 21 → 5 → 20 → 22 → 10 → 13 → 7 → 14 → 15 → 6
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - volledige integratie technieken LI 1-5
randopsluiting element - mortelvoegen LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - isolatieplug LI 5-5
toegankelijkheid verbinding - deels herstelbare schade LI 3-5
Demontagevolgorde: 10 → 13 → 7
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - rechte zijden LI 5-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - click systeem LI 5-5
toegankelijkheid verbinding - geen handeling of schade LI 5-5
Demontagevolgorde: → 10
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - gesloten clicksysteem LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - droge plaatsing LI 5-5
toegankelijkheid verbinding - deels herstelbare schade LI 3-5
Demontagevolgorde: 21 → 1 → 20 → 11
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - toe/afvoer technieken LI 3-5
randopsluiting element - overlapping LI 3-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - beugels LI 5-5
toegankelijkheid verbinding - volledig herstelbare schade LI 4-5
Demontagevolgorde: 21 → 1 → 20 → 11 → 2 → 12
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - volledige integratie kalkhennep LI 1-5
randopsluiting element - geen LI 5-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - cementmortel LI 1-5
toegankelijkheid verbinding - onherstelbare schade LI 1-5
Demontagevolgorde: 10 → 13
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - mortelvoegen LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - lijm LI 1-5
toegankelijkheid verbinding - onherstelbare schade LI 1-5
Demontagevolgorde: 10 → 13 → 7 → 14
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - gevelsteen en snelbouwsteen LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - lijm LI 1-5
toegankelijkheid verbinding - onherstelbare schade LI 1-5
Demontagevolgorde: 10 → 13 → 14 → 15
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - geen LI 5-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - lijm LI 1-5
toegankelijkheid verbinding - onherstelbare schade LI 1-5
Demontagevolgorde: 21 → 5 → 20 → 22 → 10 → 13 → 7 → 14 → 15 → 6 → 16
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - metselwerk gevel en snelbouw LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - cementmortel LI 1-5
toegankelijkheid verbinding - onherstelbare schade LI 1-5
Demontagevolgorde: 21 → 5 → 20 → 22 → 10 → 13 → 7 → 14 →
15 → 6 → 16 → 19 → 17
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - mortelvoegen LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - cement LI 1-5
toegankelijkheid verbinding - Onherstelbare schade LI 1-5
Demontagevolgorde: 21 → 1 → 20 → 11 → 2 → 13 → 3 → 4 → 5 →
22 →10 → 13 → 7 → 14 → 15 → 6 → 16 → 19 → 17
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - monoliet LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - lijm LI 1-5
toegankelijkheid verbinding - Onherstelbare schade LI 1-5
Demontagevolgorde: 21 → 1 → 20 → 11 → 2 → 12 → 3 → 19
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - geen LI 5-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - tape LI 2-5
toegankelijkheid verbinding - Onherstelbare schade LI 1-5
Demontagevolgorde: 21 → 1 → 5 → 20
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - gipspleister en tegelvloer LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - kalkmortel LI 2-5
toegankelijkheid verbinding - Deels herstelbare schade LI 3-5
Demontagevolgorde: → 21
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - geen LI 5-5
randopsluiting element - mortelvoegen LI 1-5



Losmaakbaarheid materiaal bij einde leven
type verbinding - beugels LI 5-5
toegankelijkheid verbinding - Deels herstelbare schade LI 3-5
Demontagevolgorde: 21 → 5 → 22
Losmaakbaarheid materiaal bij vervanging of herstelling
doorkruising element - volledige integratie gipspleister LI 1-5
randopsluiting element - geen LI 5-5



De levensduur heeft een indicatie omtrent de levensduur per type materiaallaag. Op de afbeelding wordt de levensduur per materiaal aangeduid in een kleur volgens deze legende:

Site

Structure

Skin

Services

Space plan

oneindig

> 60 jaar

30 – 60 jaar

7 - 25 jaar

5 – 20 jaar



Constructieve producten (producten onder de laag ‘Structure’) blijven meestal de gehele levensduur van een gebouw behouden, terwijl de afwerking meerdere malen wordt vervangen. Producten met kortere levensduur dan die van het gebouw waarin ze toegepast worden, zijn extra interessant om losmaakbaar uit te voeren.

Het is dan ook zinvol dat verbindingen tussen lagen met een verschillende levensduur maximaal toegankelijk zijn en dat de type verbindingen eenvoudig en snel te demonteren zijn. Voornamelijk in functie van renovatie- en/of herstelwerken moet worden vermeden dat lagen met een verschillende levensduur met elkaar worden vermengd (doorkruisingen, zoals technische leidingen in een gespoten isolatie) en dat de zijden van de materiaallaag (randen zoals een tand- en groefverbinding) maximaal ongebonden zijn met aanliggende materiaallagen.

In een optimale situatie is de volgorde van de materiaallagen conform hun verwachte levensduur. Dit laat toe renovatie of herstel uit te voeren zonder lagen met een hogere levensverwachting te moeten beschadigen.

De "uitroeptekens !" op de afbeelding duiden materialen aan die niet in de ideale volgorde zijn geplaatst volgens hun levensduurverwachting. Bij vervanging of herstel hiervan zullen materialen met een hogere levensverwachting onnodig worden beschadigd.

Aandachtspunten:

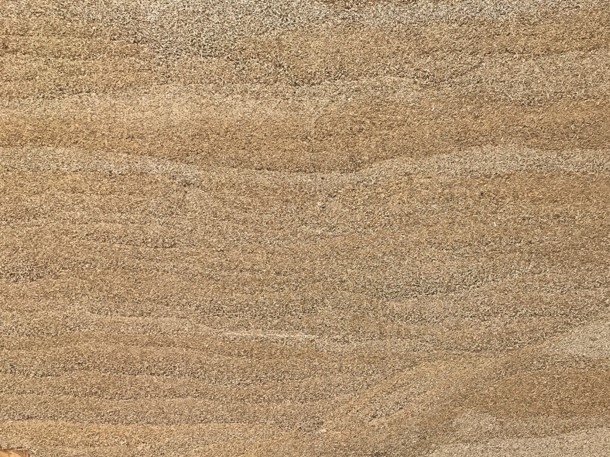

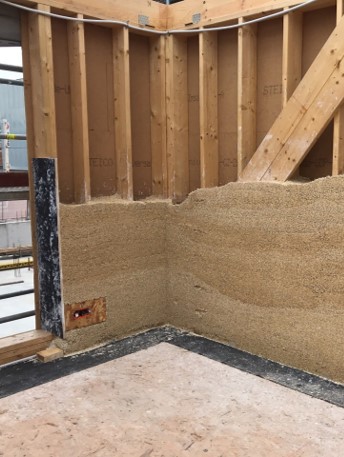

- Vochtregulerend effect op binnenklimaat vooral als isolatie vrij is of als er een dampopen afwerking (leem- of kalkpleister) gebruikt wordt, maakt het zeer geschikt voor renovaties (waarbij de buitengevels behouden blijven) - Kalkhennep is zelfdragend, maar niet constructief dragend

- Zwaardere lasten moeten altijd aan de structuur bevestigd worden, niet aan de kalkhennep

- Kalkhennep is niet luchtdicht dus afwerking nodig: dampopen afwerking langs binnen-en buitenkant (leem- of kalkpleister) om respectievelijk vochtregulerende werking te behouden en condensatie te vermijden

- Kalkhennep mag niet permanent aan vocht blootgesteld worden: een sokkel uit een ander materiaal (zoals bij traditionele houtskelet) en een regendichte (en dampopen) buitenafwerking.

- Tip: droge werkplek creëren door eerst het dak af te werken en dan pas isolatie te plaatsen

- Kalk-hennep is gevoelig voor schimmelvorming kort na de plaatsing. Voldoende ventilatie is cruciaal, zeker de eerste maanden na de plaatsing.

Aandachtspunten:

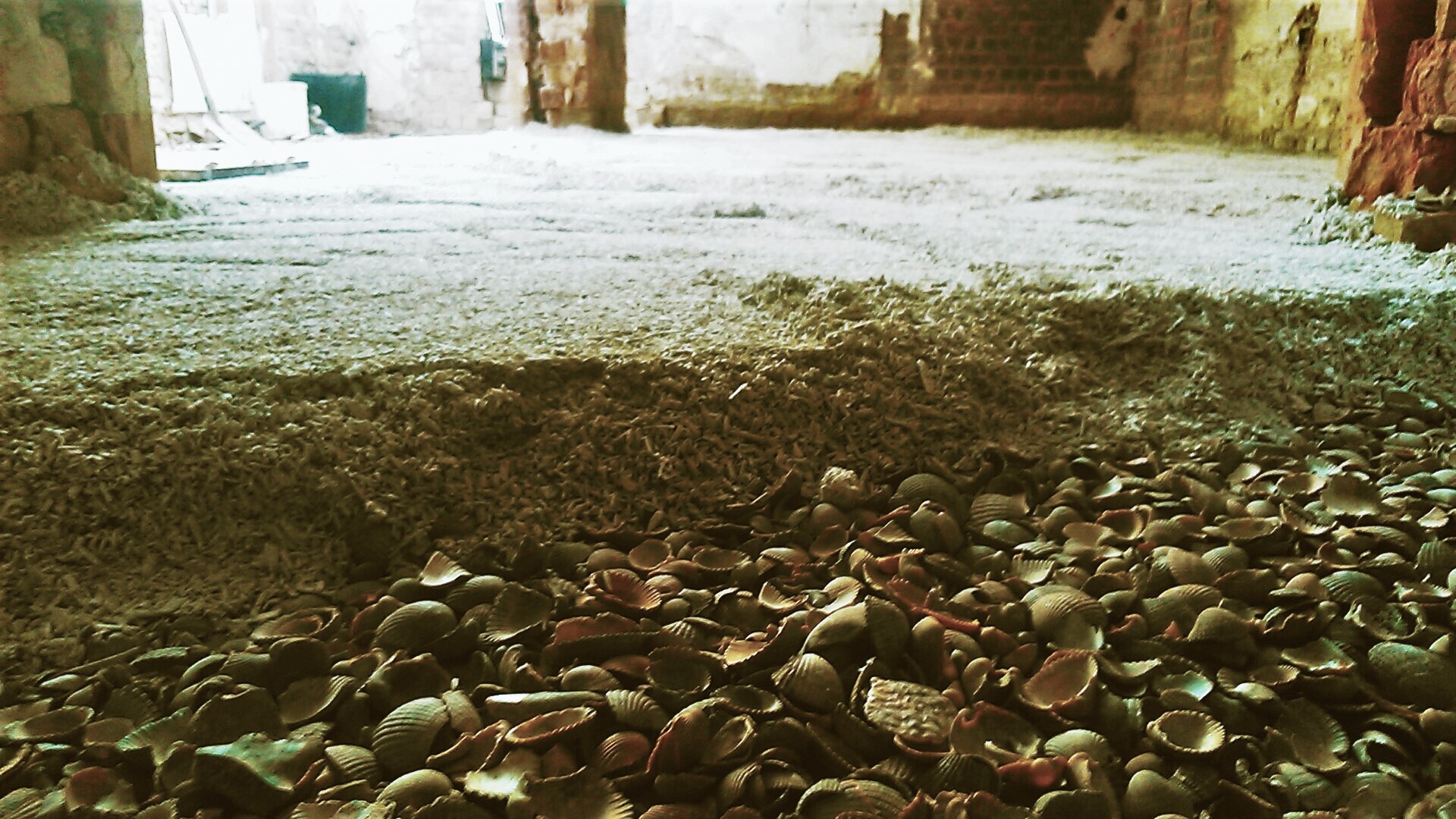

- Geotextiel onder schelpen en optrekken langs de randen

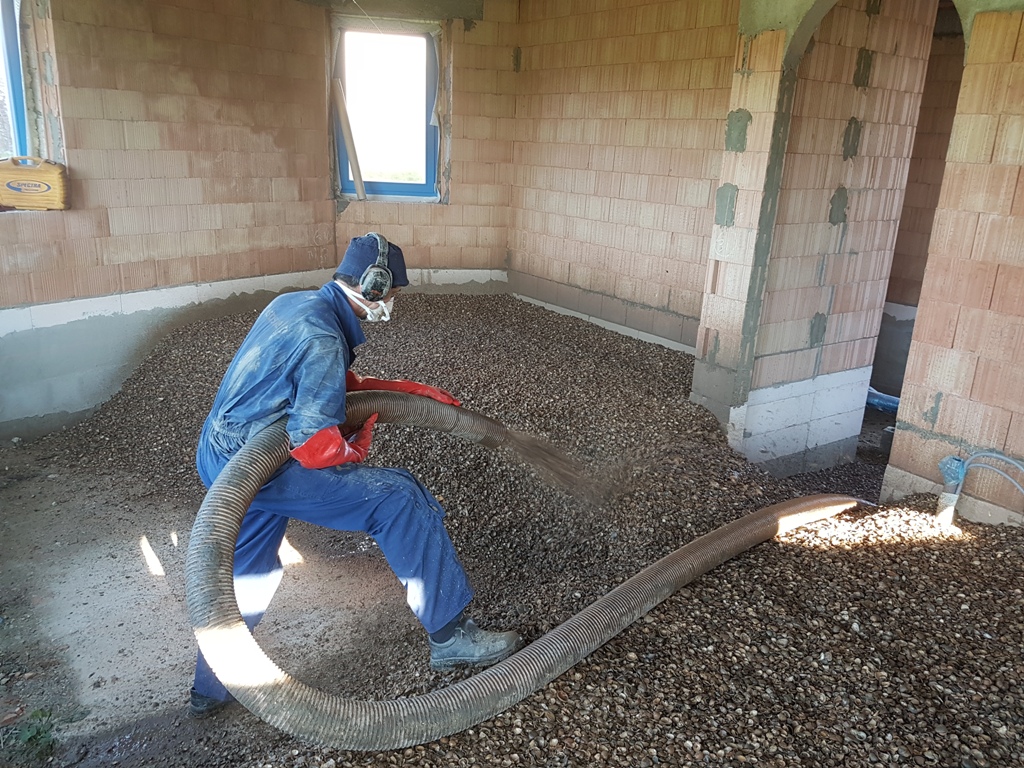

- Storten of blazen (sneller)

- Volle schelpen afgewerkt met gebroken schelpen aan bovenzijde (op die manier makkelijker om egaal oppervlak te verkrijgen)

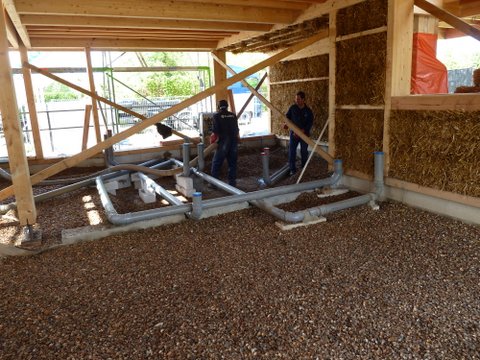

- Vaak gebruikt in combinatie met kalkhennep of kurk

- Niet gebruiken op plaatsen met hoge grondwatertafel (water wordt niet tegengehouden)

- Niet capillair – trekt geen vocht op – zo zijn in principe geen folies nodig
